作者：葉勤、丁宜聰

混凝土抗壓強(qiáng)度是檢驗(yàn)混凝土的強(qiáng)度是否滿足設(shè)計(jì)要求，是檢驗(yàn)混凝土質(zhì)量的主要依據(jù)。我們麥斯特公司采用了試件法來測(cè)定，用邊長(zhǎng)為150mm立方體試塊為標(biāo)準(zhǔn)試件。

1、試塊制作：取三個(gè)試件為一組，將拌合物一次裝滿試模，振實(shí)后抹平。拌合物的坍落度小于70mm時(shí)，用振實(shí)臺(tái)振實(shí)；拌合物的坍落度大于70mm時(shí)，用搗棒人工搗實(shí)，分兩層裝入試模，每層插搗25次。

2、試塊養(yǎng)護(hù)不容小覷：試件成型后24～36小時(shí)拆模，在標(biāo)準(zhǔn)養(yǎng)護(hù)條件（溫度20±2℃，相對(duì)濕度95%）下養(yǎng)護(hù)至規(guī)定齡期進(jìn)行試驗(yàn)。

3、檢查試塊：試件取出后，試壓前先擦干凈，仔細(xì)檢查外觀，是否變形、掉角，試件不得有明顯缺失，測(cè)量尺寸，是否符合規(guī)格。

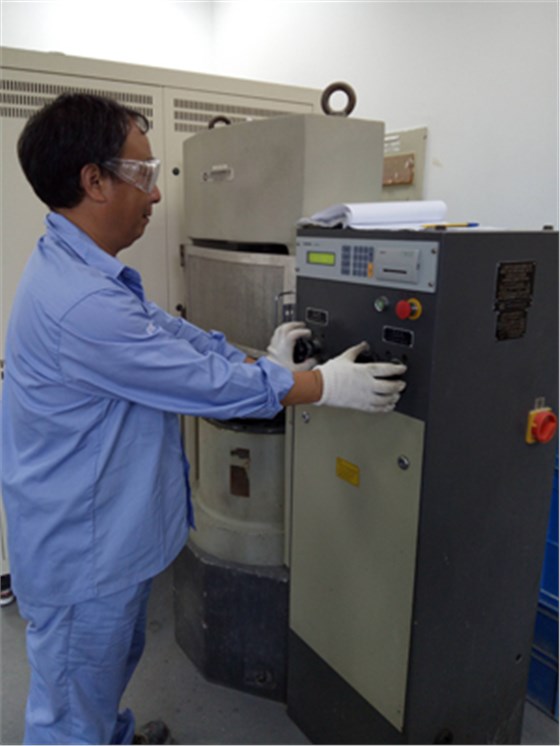

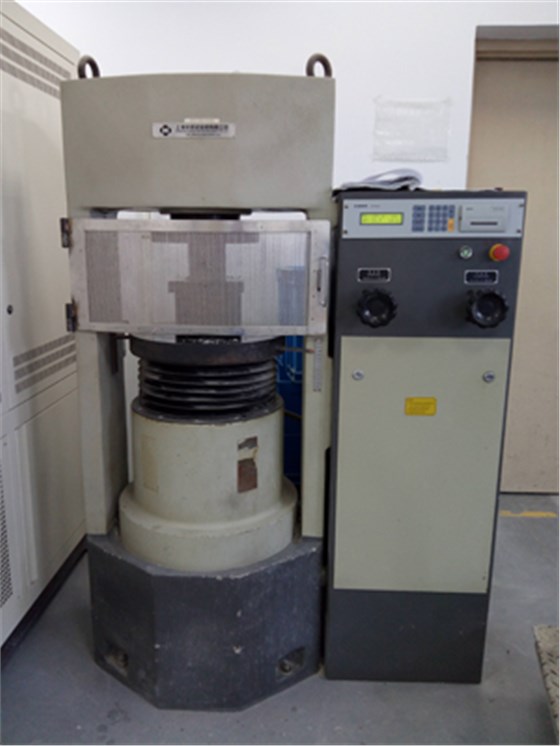

4、測(cè)試：把試件安放在試驗(yàn)機(jī)下壓板中心，試件的承壓面與成型肘垂直。開動(dòng)試驗(yàn)機(jī)，當(dāng)上壓板與試件接近時(shí)，調(diào)整球座，使接觸均衡。加壓時(shí)，應(yīng)持續(xù)而均勻地加荷，如果加壓快了，強(qiáng)度會(huì)偏高。加荷速度為：混凝土強(qiáng)度等級(jí)小于C30時(shí)，取0.3～0.8MPa/s;當(dāng)?shù)扔诨虼笥贑30時(shí)，取0.5～0.8MPa/s;當(dāng)試件接近破壞而開始迅速變形時(shí)，應(yīng)停止調(diào)整試驗(yàn)油門，直至試件破壞，然后記錄破壞荷載。

本試驗(yàn)方法可以直接了解混凝土本身的強(qiáng)度。在施工中，制作的同條件養(yǎng)護(hù)試塊，試壓結(jié)果可作為實(shí)體強(qiáng)度的依據(jù)，這一方法在結(jié)構(gòu)質(zhì)量驗(yàn)收中占據(jù)了主導(dǎo)地位。
